[INFO] Sekilas tentang diagram fasa dan Lever rule

Artikel ini merupakan ringkasan diskusi saya dengan rekan mahasiswa Fisika FMIPA USU via e-mail : gadangp@gmail.com beberapa waktu yang lalu mengenai level rule diagram fasa biner
kemudian menjawab request dari sdr.Ravi tentang diagram fasa dan diagram pendinginan

Diagram fasa khususnya untuk ilmu logam merupakan suatu pemetaan dari kondisi logam atau paduan dengan dua variabel utama umumnya ( Konsentrasi dan temperatur). Diagram fasa secara umum dipakai ada dua jenis :
  1. Diagram fasa biner ( 2 komponen unsur dan temperatur)
  2. Diagram fasa Terner ( 3 komponen unsur dan temperatur)

Diagram fasa biner misalnya paduan kuningan ( Cu-Zn), (Cu-Ni) dll
Diagram fasa terner misalnya paduang stainless steel (Fe-Cr-Ni) dll

Diagram pendinginan merupakan diagram yang memetakan kondisi struktur mikro apa yang anda akan dapatkan melalui dua variabel utama yaitu ( Temperatur dan waktu) disebut juga diagram TTT atau juga dua variabel utama yaitu (temperatur dan cooling rater) dosebut juga diagram CCT.
Diagram ini berguna untuk mendapatkan sifat mekanik tertentu dan mikrostruktur tertentu, Fasa bainit misalnya pada baja hanya terdapat pada diagram TTT bukan diagram isothermal Fe-Fe3C.

Lever rule

Mahasiswa S1 kadang S2 juga biasanya paling pusing dengan namanya "lever rule" ya kan????.......

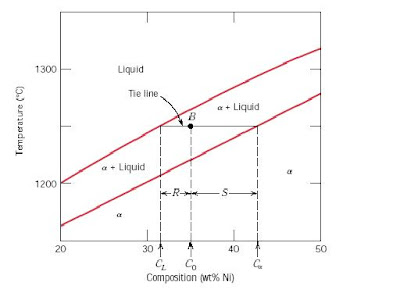

Perhitungan lever rule cukup mudah dengan melihat kaidah "jungkat jungkit" saling berseberangan. coba lihat gambar diagram fasa biner yang saya attach untuk mempermudah.

Misal kita ambil contoh ya.
Pada suhu 1250oC antara fasa alfa (a) dan Liquid (L) di titik B memiliki prosentase 35wt% Ni - 65wt% Cu,
Problemnya adalah hitung fraksi tiap-tiap fasa (alfa dan liquid)?

Simbol-simbolnya :
Co : Komposisi prosentase Nikel di titik B
Ca : Komposisi prosentase nikel saat fasa alfa (a) 100%
CL : Komposisi prosesntase nikel saat fasa liquid (L) 100%
WL : fraksi liquid di titik B
Wa : fraksi alfa (a) di titik B

Rumus umum :

WL = (Ca-Co)/(Ca-CL) x 100 %

Kita lihat di gambar tersebut bisa kamu estimasi :
Ca = 42,5% wt% Ni
CL = 31,5 wt% Ni
Co = 35 wt% Ni

Jawab :

WL = (42,5-35)/(42,5-31,5) x 100 %
= 68 %

Wa = 100%-68% = 32 %

Sehingga Prosentase fasa alfa adalah 32% dan liquid 68%


Nah, begitu mudahnya kan perhitungannya,!!!

Lever rule berlaku untuk semua diagram binary (2 unsur), kalau diagram ternary (3 unsur) atau lebih tidak berlaku.

Terima kasih atas perhatiannya,
Jika kurang jelas tanya saja ke saya ya, namun tidak bisa cepat dibalas karena saya juga punya pekerjaaan di kantor saya.

Wass,
